久久青青草原国产精品最新片互动交流_www.日韩欧美亚洲_α片三级片免费看_最新无码人妻在线看_中文字幕网址免费_亚洲日本在线伊人_97精品自拍视频在线观看免费_人妻中文字幕视频_国产剧情av淫行日漫店姚宛儿av_波多野结衣精品1区2区3区

您好!歡迎來到青島華凱海洋科技有限公司官方網(wǎng)站!
青島華凱海洋科技有限公司

始于1922—特種繩纜百年國(guó)際知名品牌

專業(yè)提供特種安全繩纜研發(fā)、生產(chǎn)、銷售與技術(shù)服務(wù)

青島華凱海洋科技有限公司

24小時(shí)服務(wù)熱線

18363969016

青島華凱海洋科技有限公司
您的位置: 青島華凱海洋科技有限公司 > 公司動(dòng)態(tài) > 一種高強(qiáng)度低延伸靜態(tài)繩

一種高強(qiáng)度低延伸靜態(tài)繩

返回列表 來源:華凱海洋 瀏覽量: 348 發(fā)布日期:2024-02-19 09:09:35

  一種高強(qiáng)度低延伸靜態(tài)繩


  摘要


  這種靜態(tài)繩涉及救援設(shè)備領(lǐng)域,是一種高強(qiáng)度低延伸靜態(tài)繩及其編織方法,高強(qiáng)度低延伸靜態(tài)繩,包括繩芯及繩芯外的護(hù)套,所述繩芯由3條股繩呈等邊三角形平行排列編織而成,每條股繩由8錠、12錠或16錠編織機(jī)編織而成。本發(fā)明的繩芯采用3條股線構(gòu)成等邊穩(wěn)定結(jié)構(gòu),有效分散施加在靜態(tài)繩上的外力,提供遠(yuǎn)超平均破壞力的斷裂強(qiáng)力,保持緊湊結(jié)構(gòu),擁有更穩(wěn)定的控制力,避免護(hù)套發(fā)生滑動(dòng)。


  這種靜態(tài)繩可以與符合EN 341 :2011標(biāo)準(zhǔn)設(shè)備完美搭配,擁有更好的制動(dòng)力,在高負(fù)載運(yùn)行條件下速度穩(wěn)定;通過預(yù)牽伸和后處理,提高強(qiáng)力的同時(shí),降低了纖維的延伸率,達(dá)到高強(qiáng)度低延伸的要求。


靜態(tài)繩


  背景技術(shù)


  靜態(tài)繩基于強(qiáng)度高、延伸率小的特點(diǎn),主要應(yīng)用于探洞、救援設(shè)備中,同樣也被用于高空速降和攀巖館的保護(hù)繩,傳統(tǒng)安全繩索往往只有單編和雙編結(jié)構(gòu),存在強(qiáng)度不夠、延伸率過大等問題,不能滿足重負(fù)荷的穩(wěn)定承載。


靜態(tài)繩


  技術(shù)方案


  [0004]一種高強(qiáng)度低延伸靜態(tài)繩,包括繩芯及繩芯外的護(hù)套,所述繩芯由3條股繩呈等邊三角形平行排列編織而成,每條股繩由8錠、12錠或16錠編織機(jī)編織而成。


  [0005]在上述方案的基礎(chǔ)上,所述繩芯及護(hù)套由尼龍、滌綸或芳綸制成。


  [0006]上述高強(qiáng)度低延伸靜態(tài)繩的編織方法,包括:


  [0007]S1.將多根紗線合并加捻編織為繩芯的捻線;


  [0008]S2.將多根紗線合并加捻編織為護(hù)套的捻線;


  [0009]S3.將繩芯的捻線將加捻繩股通過8錠、12錠或16錠編織機(jī)編織成作為繩芯的股繩;


  [0010]S4.將3條股繩呈等邊三角形平行排列編織制得繩芯;


  [0011]S5.對(duì)繩芯進(jìn)行預(yù)牽伸;


  [0012]S6.通過24錠、32錠或48錠編織機(jī)將多條護(hù)套的捻線包裹繩芯編織成護(hù)套;


  [0013]S7.對(duì)繩芯和護(hù)套整體進(jìn)行電熱吹風(fēng)或紅外干燥定型。


  [0014]在上述方案的基礎(chǔ)上,所述步驟S5中,預(yù)牽伸的牽伸比為105%-180%。


  [0015]優(yōu)選地,所述步驟S5中,對(duì)多條股繩同時(shí)進(jìn)行拉伸。


  [0016]優(yōu)選地,電熱吹風(fēng)或紅外干燥的處理溫度為100℃-150℃,處理時(shí)間為3min-20min。


  [0017]優(yōu)選地,所述高強(qiáng)度低延伸靜態(tài)繩的直徑為8.5-16mm,護(hù)套的直徑占有比例為25%-55% ,繩芯紗線頭數(shù)為10-70,護(hù)套的紗線頭數(shù)為10-70。


  [0018]有益效果為:繩芯采用3條股線構(gòu)成等邊穩(wěn)定結(jié)構(gòu),有效分散施加在靜態(tài)繩上的外力,提供遠(yuǎn)超平均破壞力的斷裂強(qiáng)力,保持緊湊結(jié)構(gòu),擁有更穩(wěn)定的控制力,避免護(hù)套發(fā)生滑動(dòng),可以與符合EN 341:2011標(biāo)準(zhǔn)設(shè)備完美搭配,擁有更好的制動(dòng)力,在高負(fù)載運(yùn)行條件下速度穩(wěn)定;通過預(yù)牽伸和后處理,提高強(qiáng)力的同時(shí),降低了纖維的延伸率,達(dá)到高強(qiáng)度低延伸的要求。

靜態(tài)繩

  實(shí)施方式

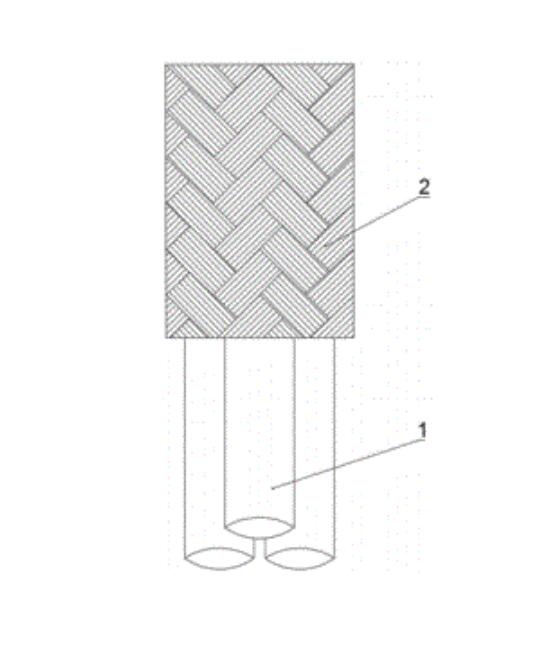

  [0025]一種高強(qiáng)度低延伸靜態(tài)繩,包括繩芯及繩芯外的護(hù)套,所述繩芯由3條股繩呈等邊三角形平行排列編織而成,每條股繩由8錠、12錠或16錠編織機(jī)編織而成。所述繩芯及護(hù)套由尼龍、滌綸或芳綸制成。


  [0026]上述高強(qiáng)度低延伸靜態(tài)繩的編織方法,包括:


  [0027]S1.將多根紗線合并加捻編織為繩芯1的捻線;


  [0028]S2.將多根紗線合并加捻編織為護(hù)套2的捻線;


  [0029]S3.將繩芯1的捻線將加捻繩股通過8錠、12錠或16錠編織機(jī)進(jìn)行8錠花紋編織成小細(xì)繩作為繩芯的股繩;


  [0030]S4.將3條股繩呈等邊三角形平行排列編織制得繩芯1;利用三根繩芯,通過設(shè)備控制繩芯入機(jī)張力,保持三根繩芯張力一致,形成穩(wěn)定的等邊三角形結(jié)構(gòu),當(dāng)受到外力沖擊時(shí),三條邊同時(shí)受力,使強(qiáng)度比普通無等邊穩(wěn)定結(jié)構(gòu)的安全繩索顯著提高。同時(shí),三等邊穩(wěn)定結(jié)構(gòu)中間型腔擁有均勻的縫隙結(jié)構(gòu),受到?jīng)_擊力時(shí),可有效分散力,吸收沖擊能量,從而滿足相關(guān)標(biāo)注沖擊力以及沖墜次數(shù)的要求。


靜態(tài)繩


  [0031]S5.對(duì)繩芯進(jìn)行預(yù)牽伸,預(yù)牽伸的牽伸比為105%-180%,通過對(duì)繩芯1進(jìn)行預(yù)加張力處理,去除表面應(yīng)力,提高強(qiáng)力的同時(shí),降低了纖維的延伸率,達(dá)到高強(qiáng)度低延伸的要求;進(jìn)行預(yù)牽伸時(shí),對(duì)3條股繩同時(shí)進(jìn)行拉伸,既提高了股繩的加工效率,同時(shí)保證多條股繩的牽伸比例和牽伸效果相同,保持各條股繩張力一致,從而使靜態(tài)繩在使用過程中,各條股繩受力相同,提高靜態(tài)繩的使用效果和使用壽命;


  [0032]S6.通過24錠.32錠或48錠編織機(jī)將多條護(hù)套2的捻線包裹繩芯編織成護(hù)套;


  [0033]S7.對(duì)繩芯和護(hù)套整體進(jìn)行電熱吹風(fēng)或紅外干燥定型,電熱吹風(fēng)或紅外干燥的處理溫度為100℃~150℃ ,處理時(shí)間為3min-20min。


  [0034]高強(qiáng)度低延伸靜態(tài)繩的直徑為8.5-16mm,護(hù)套2的直徑占有比例為25%-55%,繩芯紗線頭數(shù)為10-70,護(hù)套的紗線頭數(shù)為10-70。


  [0035]根據(jù)標(biāo)準(zhǔn)EN1891-1998《Personal prote℃tive equipment for the prevention of falls》,將實(shí)施例中的靜態(tài)繩與現(xiàn)有的普通靜態(tài)繩進(jìn)行性能測(cè)試,在首次沖擊力為5.1kN、沖墜次數(shù)為7次.靜態(tài)強(qiáng)度為30kN的條件下,得到下表所示的測(cè)試結(jié)果。

靜態(tài)繩

?
青島華凱海洋科技有限公司

聯(lián)系人:李經(jīng)理(TEL:18363969016)

郵箱:lilu@qingdaohk.com

公司總部:山東·青島市市北區(qū)大沙路2號(hào)

工業(yè)園地址:山東·青島市城陽(yáng)區(qū)雙元路182號(hào)-1

青島華凱海洋科技有限公司

抖音掃一掃

青島華凱海洋科技有限公司

微信掃一掃
